FS型臥式玻璃鋼離心泵

產品簡介

---

FS型臥式玻璃鋼離心泵，結構設計優質合理，標準化程度高，零件通用性，互換性強，拆卸檢修十分方便。接觸介質的部件，采用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成形的酚醛玻璃鋼制件。產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能。在防腐方面可部分替代含鉬不銹鋼，鈦及鈦合金等貴重金屬。 軸封：采用WB2型外裝式F4波紋機械密封，密封可靠，使用時間長。 傳動：泵通過爪型彈性聯軸器，由電動機直接驅動。

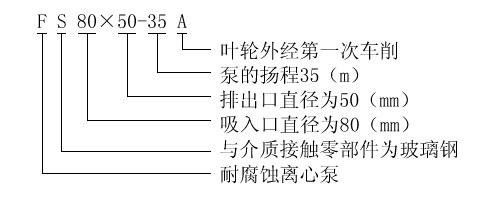

型號意義

---

選型范圍

---

本玻璃鋼泵主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、化肥等行業，輸送不含固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質必不可少的理想設備。

性能參數本數據僅供參考，請以實際訂貨為準！

---

型 號	流量Q		揚程（H） 米	轉數（n） 轉/分	功率N（KW）		效率（η） 轉/分	葉輪直徑（D） 毫米	吸入高度 Hs
	米3/時	升/秒			軸	電機
FS50×25-18	3.96	1.1	18	2900	1.45	2.2	13	132	6
	6.56	1.82	15		1.53		17
	7.2	2	12		1.58		15
FS50×32-16	4.36	1.2	16	2900	1.46	2.2	13	135	6
	7.2	2	13		1.6		16
	9.72	2.5	10		1.7		16
FS50×40-20	7.2	2	20	2900	2.02	3	18	140	6
	13.1	3.64	16		2.24		25
	14.4	4	12		2.52		17
FS65×40-30	7.92	2.2	30	2900	1.64	5.5	39	166	5
	14.4	4	25		2.4		41
	19.8	5.5	21		3.7		31
FS65×40-25	25	7	26	2900	2.83	5.5	63	168	5
	35	9.7	25		3.35		71
	45	12.5	22		3.87		70
FS80×50-35	30	8.3	35	2900	4.94	7.5	58	182	5
	45	12.5	32		5.59		70
	55	15.1	28		6.63		66
FS80×50-35A	25	7	26	2900	2.83	5.5	63	168	5
	35	9.7	25		3.35		71
	45	12.5	22		3.87		70
FS80×65-30	30	8.3	30	2900	4.45	7.5	55	182	4
	49	13.6	24		5.53		58
	60	16.7	22		6.1		59
FS100×65-35	29.6	8.2	35	2900	5.12	11	55	180	4
	49.1	13.6	30		6.2		65
	62.4	17.2	28		7.35		65
FS100×80-35	56	15.5	35	2900	8.45	15	63	184	4
	92.8	25.5	29		10.1		73
	110	30.5	25		10.8		69
