FSB型氟塑料合金離心泵,泵體采用金屬外殼內襯聚全氟乙丙烯(F46), 泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型,軸封采用外裝式波紋管機械密封,靜環選用99%氧化鋁陶瓷或氮化硅,動環采用四氟填充材料,耐腐耐磨,適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質,是目前世界上強耐腐蝕裝備之一。其具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高,節約能源等優點。杜絕跑、冒、滴、漏,廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構等行業。
本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。
技術參數: 流量:3.6~100m3/h; 揚程:15~55m; 轉速:2900r/min; 功率:1.5~18.5KW; 進口直徑:25~100mm; 適用溫度:-20℃~120℃。
規格型號 | 流量(m3/h) | 揚程 | 口徑 | 功率(r/min) | 轉速(r/min) | 蝕量 | 效率(%) | ||
進口 | 出口 | 軸功率 | 電機功率 | ||||||
25FSB-25 | 3.6 | 25 | 25 | 25 | 0. 95 | 1.5 | 2900 | 3 | 55 |
40FSB-15 | 5 | 15 | 40 | 32 | 1.2 | 3 | 2900 | 3 | 45 |
40FSB-20 | 10 | 20 | 40 | 32 | 1.4 | 3 | 2900 | 3 | 42 |
40FSB-30 | 10 | 30 | 40 | 32 | 1.6 | 3 | 2900 | 3 | 55 |
40FSB-40 | 10 | 40 | 40 | 32 | 3.2 | 4 | 2900 | 3 | 35 |
40FSB-50 | 10 | 50 | 40 | 32 | 6.4 | 5.5 | 2900 | 3 | 56 |
40FSB-60 | 8 | 60 | 40 | 32 | 6.8 | 7.5 | 2900 | 5 | 25 |
40FSB-70 | 8 | 70 | 40 | 32 | 9.8 | 11 | 2900 | 5 | 27 |
40FSB-80 | 8 | 80 | 40 | 32 | 10.1 | 11 | 2900 | 5 | 25 |
50FSB-20 | 12.5 | 20 | 50 | 32 | 1.71 | 3 | 2900 | 3.5 | 55 |
50FSB-25 | 12.5 | 25 | 50 | 32 | 1.8 | 3 | 2900 | 3.5 | 55 |
50FSB-30 | 12.5 | 30 | 50 | 32 | 1.9 | 3 | 2900 | 3.5 | 46 |
50FSB-40 | 12.5 | 40 | 50 | 32 | 5.1 | 5.5 | 2900 | 3 | 68 |
50FSB-50 | 12.5 | 50 | 50 | 32 | 7.1 | 7.5 | 2900 | 3 2 | 40 |
50FSB-60 | 12.5 | 60 | 50 | 32 | 7.1 | 7.5 | 2900 | 5 | 35 |
50FSB-70 | 12.5 | 70 | 50 | 32 | 10.3 | 11 | 2900 | 5 | 34 |
50FSB-80 | 12.5 | 80 | 50 | 32 | 10.5 | 11 | 2900 | 5. 1 | 32 |
65FSB-32 | 25 | 32 | 65 | 50 | 4.7 | 5.5 | 2900 | 2 | 65 |
65FSB-40 | 25 | 40 | 65 | 40 | 6.9 | 7.5 | 2900 | 3.5 | 51 |
65FSB-50 | 25 | 50 | 65 | 40 | 7.2 | 11 | 2900 | 3.6 | 48 |
65FSB-60 | 25 | 60 | 65 | 40 | 8 | 11 | 2900 | 3.5 | 48 |
65FSB-70 | 25 | 70 | 65 | 40 | 9.3 | 15 | 2900 | 3.5 | 48 |
65FSB-60 | 25 | 80 | 65 | 40 | 13.2 | 18.5 | 2900 | 3.5 | 48 |
80FSB-20 | 50 | 20 | 80 | 65 | 4.5 | 5 5 | 2900 | 3 | 45 |
80FSB-25 | 50 | 25 | 80 | 50 | 5.7 | 7.5 | 2900 | 3 | 67 |
80FSB-30 | 50 | 30 | 80 | 50 | 6.9 | 11 | 2900 | 3.5 | 64 |
80FSB-40 | 45 | 40 | 80 | 50 | 10.2 | 11 | 2900 | 3.5 | 48 |
80FSB-50 | 50 | 50 | 80 | 50 | 10.2 | 15 | 2900 | 3.5 | 57 |
80FSB-55 | 50 | 55 | 80 | 50 | 13.5 | 18.5 | 2900 | 4 | 50 |
80FSB-70 | 50 | 70 | 80 | 50 | 17 | 22 | 2900 | 4.5 | 48 |
80FSB-80 | 50 | 80 | 80 | 50 | 18 | 30 | 2900 | 4.5 | 45 |
100FSB-20 | 100 | 20 | 100 | 80 | 10 | 11 | 2900 | 3.5 | 60 |
100FSB-32 | 100 | 32 | 100 | 80 | 11.9 | 15 | 2900 | 3.5 | 58 |
100FSB-40 | 100 | 40 | 100 | 65 | 20 | 22 | 2900 | 4 | 57 |
100FSB-50 | 100 | 50 | 100 | 65 | 28 | 30 | 2900 | 4 | 55 |
125FSB-20 | 160 | 20 | 125 | 80 | 18 | 22 | 2900 | 5 | 61 |
125FSB-32 | 160 | 32 | 125 | 80 | 27 | 30 | 2900 | 5 | 65 |
125FSB-40 | 200 | 40 | 125 | 100 | 39 | 45 | 2900 | 5 | 68 |
125FSB-50 | 200 | 50 | 125 | 100 | 48 | 55 | 2900 | 5 | 67 |
40FSB-15D | 5 | 15 | 40 | 32 | 0.4 | 3 | 2900 | 3 | 40 |
40FSB-20D | 10 | 20 | 40 | 32 | 1.2 | 3 | 2900 | 3 | 42 |
40FSB-30D | 10 | 30 | 40 | 32 | 1.2 | 3 | 2900 | 3 | 52 |
50FSB-20D | 12.5 | 20 | 50 | 32 | 1.5 | 3 | 2900 | 3.5 | 55 |
50FSB-25D | 12.5 | 25 | 50 | 32 | 1.8 | 3 | 2900 | 3.5 | 55 |
50FSB-30D | 15 | 30 | 50 | 32 | 1.9 | 3 | 2900 | 3.5 | 54 |
65FSB-32D | 25 | 32 | 65 | 50 | 3.6 | 5.5 | 2900 | 3.5 | 65 |
80FSB-20D | 45 | 20 | 80 | 65 | 3.6 | 5.5 | 2900 | 3 | 45 |
80FSB-25D | 42 | 25 | 80 | 65 | 3.8 | 7.5 | 2900 | 3.5 | 67 |
80FSB-30D | 50 | 30 | 80 | 65 | 6.8 | 7.5 | 2900 | 3.5 | 68 |

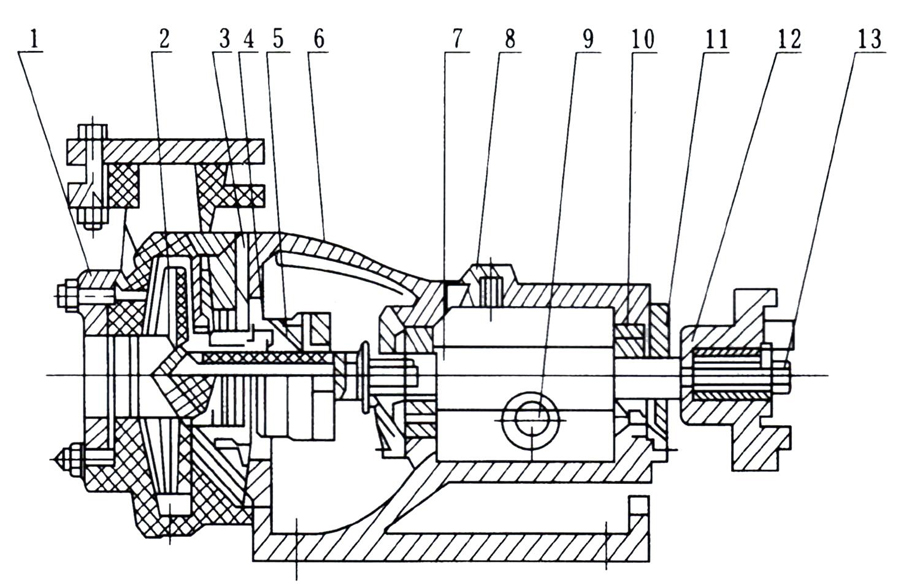

序號 | 名稱 | 序號 | 名稱 |
1 | 泵體 | 8 | 油蓋 |
2 | 葉輪 | 9 | 油鏡 |
3 | 后蓋 | 10 | 軸承 |
4 | 壓蓋 | 11 | 軸承壓蓋 |
5 | 密封件 | 12 | 聯軸器 |
6 | 支架 | 13 | 吊緊螺栓 |
7 | 泵軸 |
