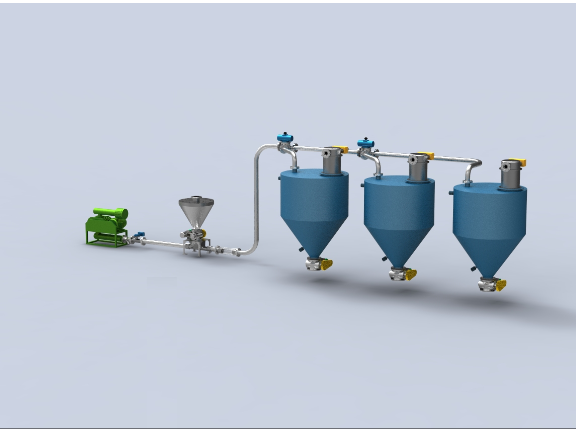

氣力輸送管道主要包括物料輸送管道和氣體管道。依據輸送材料特性和工藝要求，物料輸送管道需要足夠的強度和剛度，良好的氣密性和耐磨性，內壁光滑，可以迅速安裝，消除堵塞等。氣體管道主要為適用于純氣體輸送的管道和排放低含塵濃度氣體的管路。管道布置應按照工藝要求，安全、合理并滿足操作及維護要求。管道連接優先采用法蘭連接或快拆卡箍連接。輸送彎頭為大半徑彎頭，通常選擇R=6~10D，兩端法蘭連接。管道與管道、管道和設備之間的法蘭連接請設置靜電跨接。中成泵業管道泵選材嚴謹，泵體部分選擇高品質鑄鐵、不銹鋼等材質，密封、電機部分選擇的皆是質量有保障的品牌供應商。選型時可根據使用液體選擇合適的管道泵泵體材料。
氣力輸送管道有單管輸送、雙管輸送和雙套管輸送，單管輸送主要用于稀相輸送，雙管及雙套管可以實現密相輸送,并且雙套管輸送多用于飛灰輸送。
白炭黑輸送采用雙管密相低速氣力輸送，沿白炭黑物料輸送管路，每隔一段距離由氣體注人器注入壓縮空氣，可以有效防止堵管，并降低物料的破碎率。白炭黑物料磨蝕性較弱，選用不銹鋼輸送管道。
在氣力輸送系統中，氣源設備非常重要，處于核心地位，它提供的風量和壓力有效地保證了系統的有效和可靠運行。由于氣力輸送的方式、輸送距離、被輸送物料的能力要求及特性都不相同，所以用于氣力輸送的氣源也各不相同。用于氣力輸送的氣源設備主要有氣體壓縮機、羅茨鼓風機、真空泵、離心風機等。羅茨鼓風機、真空泵和離心風機由于壓力低，主要用作稀相氣力輸送系統的氣源；壓縮機輸出壓力高，主要用作密相氣力輸送系統的氣源。噪音也 需要滿足限制要求，一般離機組1m處噪音不超過 85 dBA。白炭黑密相氣力輸送系統選用空氣壓縮機來滿足風量和壓力的要求，且由于白炭黑對輸送氣源的品質要求較高，因此需要提供潔凈干燥無油的壓縮空氣作為氣源。高壓壓縮空氣經氣體緩沖罐和管路上的壓力調節閥調節后，供給穩定的輸送氣體。
