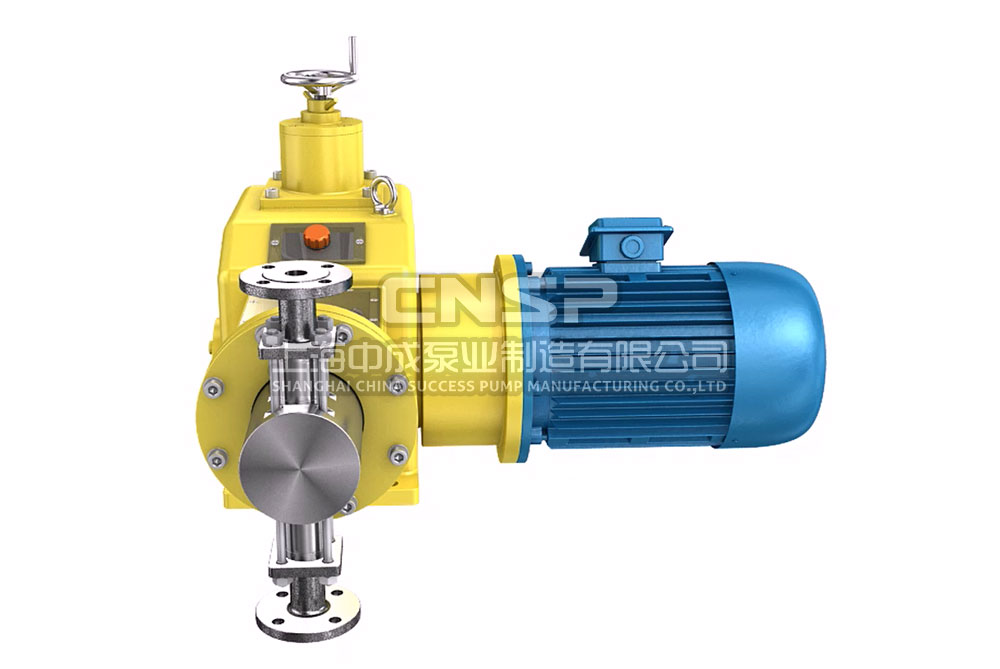

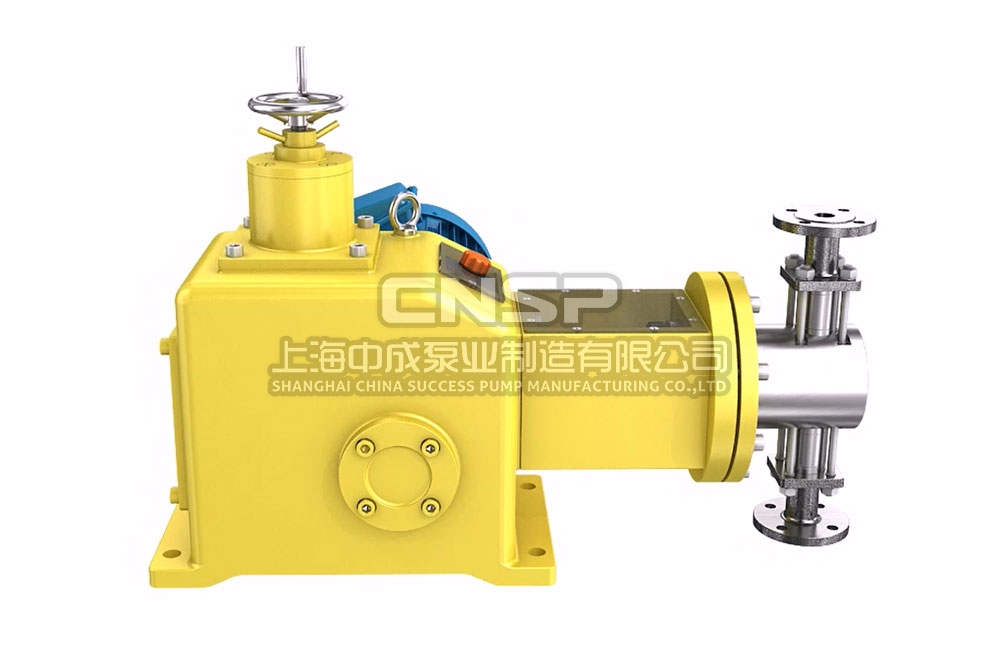

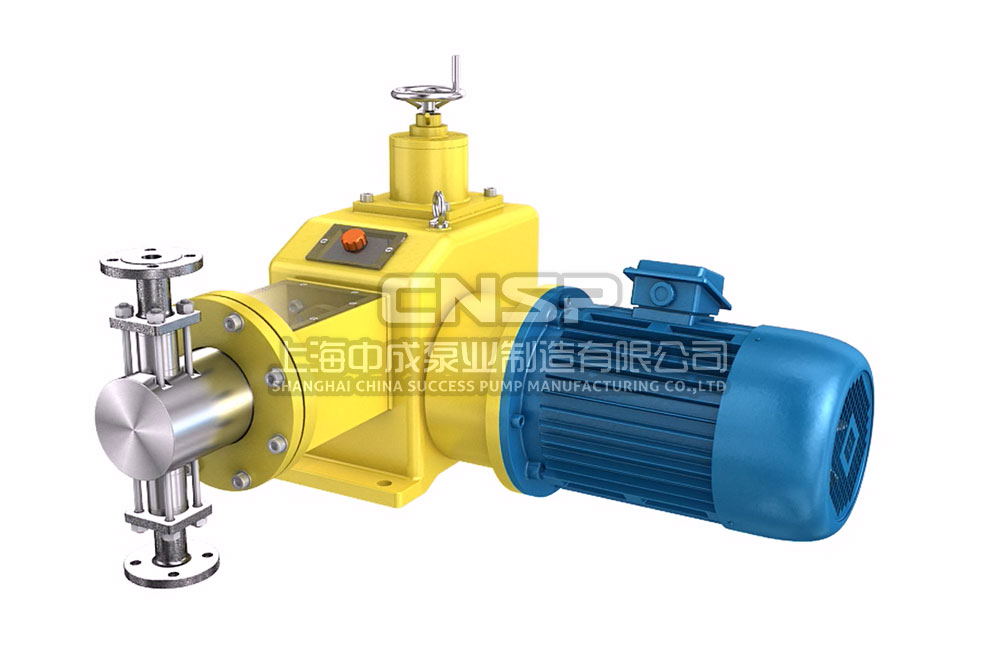

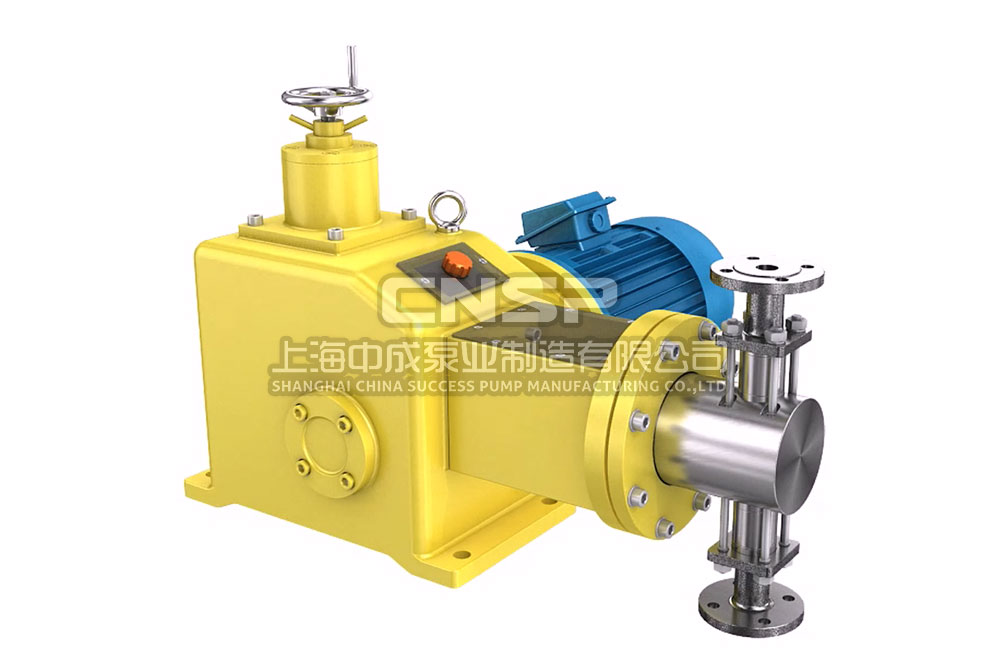

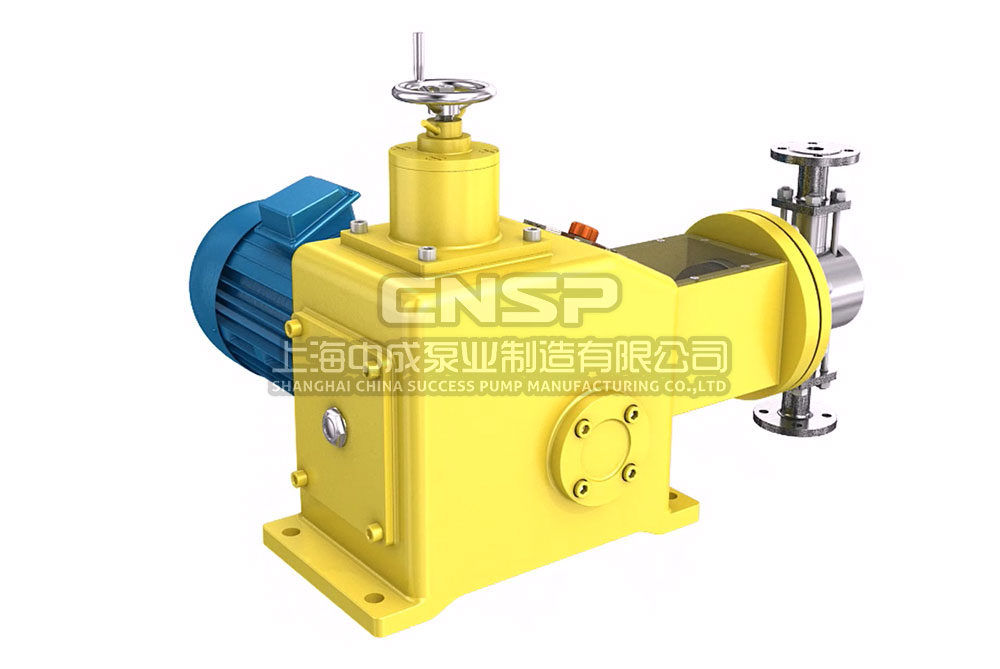

產品簡介

不銹鋼計量泵是根據其液力端工作原理命名的，化工計量泵的液力端由泵頭、柱塞上下單向閥組成。工作成柱塞由動力端渦輪蝸桿帶動做往復運動，與泵頭配合形成泵腔容積變化，配合上下單向閥即可產生真空吸力，吸入并排出物料。由于采用填料密封形式，JSD系列柱塞式不銹鋼計量泵純在一定的泄漏量，一般為每分鐘3-10滴為宜?；び嬃勘玫挠嬃烤雀哂谄渌问降挠嬃勘?。

中成泵業JSD系列柱塞式不銹鋼計量泵采用鋁制機座，有效降低整泵重量，銅質渦輪更加耐用。

  • 可調計量范圍：0-3000L/H
  • 最大壓力承受范圍：0-50MPa
  • 驅動方式：電機驅動
  • 控制方式：手動、自動控制 (可接收4-20mA信號來調節流量)
  • 配置方式：泵頭保溫、冷卻、電機可配防爆
  1. 與介質直接接觸部位全采用不銹鋼及四氟材質。過流適應一般顆粒,無毒無味。
  2. 雙泵頭結構，經濟實用，占地面積小，性能優越。
  3. 易損部件全部經過特殊化處理，質量保證。
  4. 內部配置性能杰出的調節器總成，延長泵的使用壽命，并降低了噪音。
  5. 定量輸出，在泵運行或停止時也可任意調節流量，精密度高可達正負百分之一。
  6. 吐出壓力更高的一款系列可達500KG。
  7. 適用于輸送溫度為 -30～120℃，粘度為 0.3～800mm2/s 的介質。
JSD不銹鋼計量泵泵頭部位材料 JSD化工計量泵工作條件
計量泵頭：SUS304、SUS316 環境溫度：-15℃-常溫
計量閥： SUS304、SUS316 電機： 二相、三相標準電機或防爆電機
閥球： 二氧化硅、SUS304、SUS316、陶瓷、氧化鋯 功率：0.75KW 1.1KW 1.5KW
密封： 聚四氟乙烯 防護等級：IP55



性能參數本數據僅供參考，請以實際訂貨為準！

JSD定量泵性能參數

型號 流量（L/H） 壓力（Mpa） 柱塞直徑 行程 泵速（min-1） 電機功率 進出口徑（DN） 重量
JSD 23/50 23 50 12 40 100 4 10 145
JSD 23/40 23 40 3
JSD 40/40 40 40 16 4
JSD 40/30 40 30 3
JSD 63/28 63 28 20 4
JSD 63/20 63 20 3
JSD 105/18 105 18 25 4 15 148
JSD 105/13 105 13 3
JSD 175/11 175 11 32 4
JSD 175/8.0 175 8 3
JSD 300/6.3 300 6.3 42 4
JSD 300/4.8 300 4.8 3
JSD 450/4.5 450 4.5 50 4 20 150
JSD 450/3.5 450 3.5 3
JSD 540/3.8 540 3.8 55 4
JSD 540/2.8 540 2.8 3
JSD 650/3.2 650 3.2 60 4
JSD 650/2.4 650 2.4 3
JSD 760/2.6 760 2.6 65 4
JSD 760/2.0 760 2 3
JSD 900/2.3 900 2.3 70 4 25 153
JSD 900/1.6 900 1.6 3
JSD 1050/2.0 1050 2.0 75 4
JSD 1050/1.4 1050 1.4 3
JSD 1200/1.8 1200 1.8 80 4
JSD 1200/1.2 1200 1.2 3
JSD 1350/1.6 1350 1.6 85 4
JSD 1350/1.1 1350 1.1 3
JSD 1500/1.4 1500 1.4 90 4 32 160
JSD 1500/1.0 1500 1.0 3
JSD 1680/1.2 1680 1.2 95 4
JSD 1680/0.8 1680 0.8 3
JSD 1850/1.0 1850 1 100 4 40 175
JSD 2050/0.8 2050 0.8 105 4
JSD 2250/0.6 2250 0.6 110 4
JSD 2500/1.0 2500 1.0 95 40 150 4 32 180
JSD 3000/0.6 3000 0.6 105 4 40

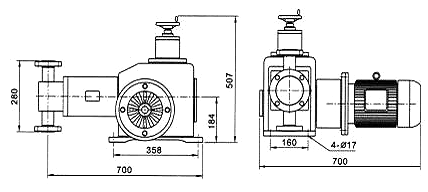

安裝尺寸本數據僅供參考，請以實際訂貨為準！

J-D系列柱塞式計量泵
