產品簡介

中成泵業潛水排污泵、潛水污水泵、QW潛污泵品牌廠家為您提供潛水排污泵、潛水污水泵、QW潛污泵型號,選型,視頻等技術服務:021-66519999。

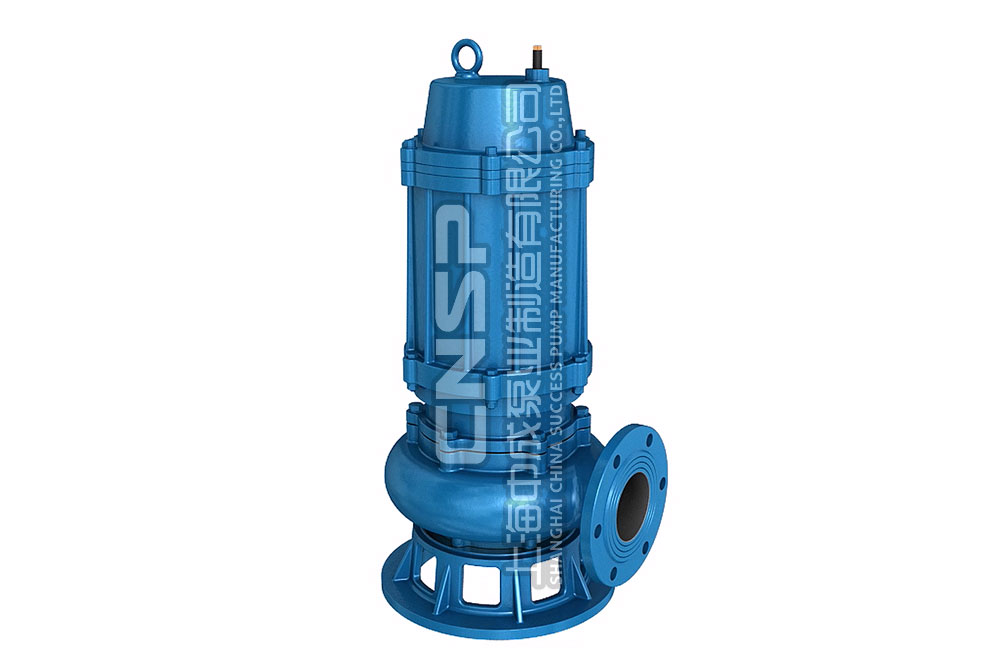

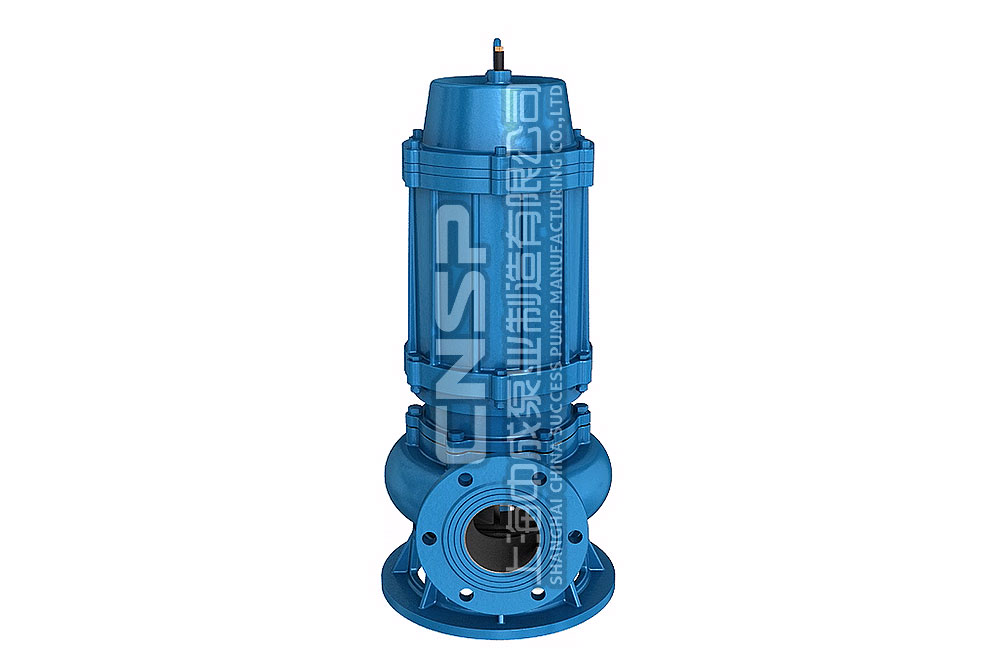

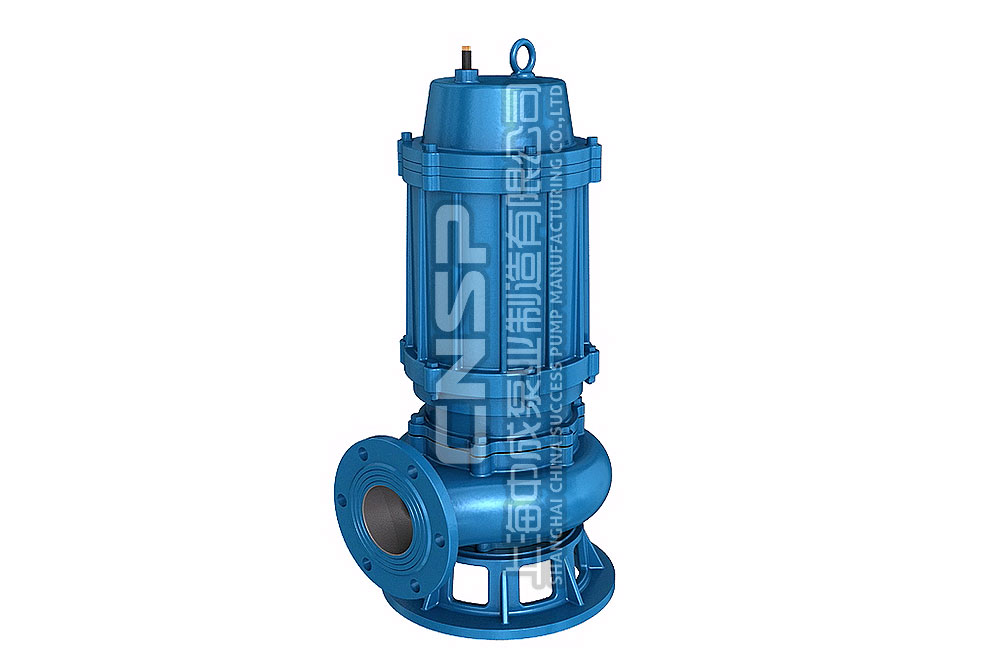

QW型潛水式無堵塞排污泵具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。

該系列潛水排污泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

適用范圍

QW型潛水污水泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，QW潛污泵也可用于抽送清水及帶腐蝕性介質。

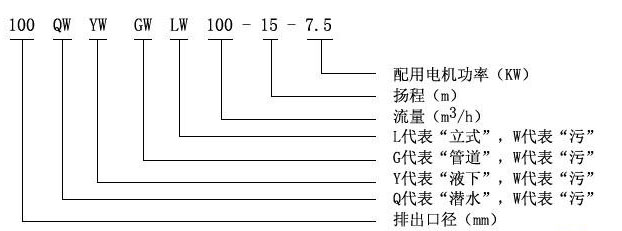

型號意義

QW（WQ)潛水式無堵塞排污泵

產品優勢

  1. 采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。
  2. 機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
  3. 整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
  4. 該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
  5. 可根據用戶需要配備全自動控制柜，對泵的漏水、漏電過載及超溫等進行自動保護，提高了產品的安全性與可靠性。
  6. 浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用方便。
  7. QW潛污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此而進入污水坑。
  8. 有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

選型范圍

  • 口徑范圍 : 25-500(mm)
  • 流量范圍 : 8-2600(m3/h)
  • 揚程范圍 : 7-36(m)

性能參數本數據僅供參考，請以實際訂貨為準！

型　　號 口　徑 (mm) 流　量 (m3/h) 揚　程 (m) 功　率 (kw) 轉　速 (r/min) 效　率 (%)
QW25-8-15-1.1 25 8 15 1.1 2825 38.5
QW32-12-15-1.1 32 12 15 1.1 2825 40
QW40-15-15-1.5 40 15 15 1.5 2840 45.1
QW40-15-30-2.2 40 15 30 2.2 2840 48
QW50-20-7-0.75 50 20 7 0.75 1390 54
QW50-10-10-0.75 50 10 10 0.75 1390 56
QW50-20-15-1.5 50 20 15 1.5 2840 55
QW50-15-25-2.2 50 15 25 2.2 2840 56
QW50-18-30-3 50 18 30 3 2880 58
QW50-25-32-5.5 50 25 32 5.5 2900 53
QW50-20-40-7.5 50 20 40 7.5 2900 55
QW65-25-15-2.2 65 25 15 2.2 2840 52
QW65-37-13-3 65 37 13 3 2880 55
QW65-25-30-4 65 25 30 4 2890 58
QW65-30-40-7.5 65 30 40 7.5 2900 56
QW65-35-50-11 65 35 50 11 2930 60
QW65-35-60-15 65 35 60 15 2930 63
QW80-40-7-2.2 80 40 7 2.2 1420 52
QW80-43-13-3 80 43 13 3 2880 50
QW80-40-15-4 80 40 15 4 2890 57
QW80-65-25-7.5 80 65 25 7.5 2900 56
QW100-80-10-4 100 80 10 4 1440 62
QW100-110-10-5.5 100 110 10 5.5 1440 66
QW100-100-15-7.5 100 100 15 7.5 1440 67
QW100-85-20-7.5 100 85 20 7.5 1440 68
QW100-100-25-11 100 100 25 11 1460 65
QW100-100-30-15 100 100 30 15 1460 66
QW100-100-35-18.5 100 100 35 18.5 1470 65
QW125-130-15-11 125 130 15 11 1460 62
QW120-130-20-15 125 130 20 15 1460 63
QW150-145-9-7.5 150 145 9 7.5 1440 63
QW150-180-15-15 150 180 15 15 1460 65
QW150-180-20-18.5 150 180 20 18.5 1470 75
QW150-180-25-22 150 180 25 22 1470 76
QW150-130-30-22 150 130 30 22 1470 75
QW150-180-30-30 150 180 30 30 1470 73
QW150-200-30-37 150 200 30 37 1480 70
QW200-300-7-11 200 300 7 11 970 73
QW200-250-11-15 200 250 11 15 970 74
QW200-400-10-22 200 400 10 22 1470 76
QW200-400-13-30 200 400 13 30 1470 73
QW200-250-15-18.5 200 250 15 18.5 1470 72
QW200-300-15-22 200 300 15 22 1470 73
QW200-250-22-30 200 250 22 30 1470 71
QW200-350-25-37 200 350 25 37 1980 75
QW200-400-30-55 200 400 30 55 1480 70
QW250-600-9-30 250 600 9 30 980 74
QW250-600-12-37 250 600 12 37 1480 78
QW250-600-15-45 250 600 15 45 1480 75
QW250-600-20-55 250 600 20 55 1480 73
QW250-600-25-75 250 600 25 75 1480 73
QW300-800-12-45 300 800 12 45 980 76
QW300-500-15-45 300 500 15 45 980 70
QW300-800-15-55 300 800 15 55 980 73
QW300-600-20-55 300 600 20 55 980 75
QW300-800-20-75 300 800 20 75 980 78
QW300-950-20-90 300 950 20 90 980 80
QW300-1000-25-110 300 1000 25 110 980 82
QW350-1100-10-55 350 1100 10 55 980 84.5
QW350-1500-15-90 350 1500 15 90 980 82.5
QW350-1200-18-90 350 1200 18 90 980 83.1
QW350-1100-28-132 350 1100 28 132 740 83.2
QW350-1000-36-160 350 1000 36 160 740 78.5
QW400-1500-10-75 400 1500 10 75 980 82.1
QW400-2000-15-132 400 2000 15 132 740 85.5
QW400-1700-22-160 400 1700 22 160 740 82.1
QW400-1500-26-160 400 1500 26 160 740 83.5
QW400-1700-30-200 400 1700 30 200 740 83.5
QW400-1800-32-250 400 1800 32 250 740 82.1
QW500-2500-10-110 500 2500 10 110 740 82
QW500-2600-15-160 500 2600 15 160 740 83
QW500-2400-22-220 500 2400 22 220 740 84
QW500-2600-24-250 500 2600 24 250 740 82

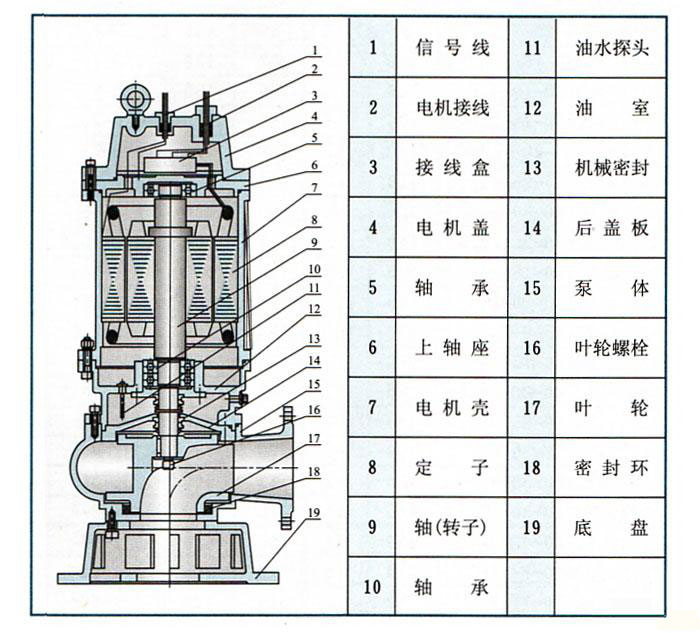

結構圖紙

QW（WQ)潛水式無堵塞排污泵

結構說明

WQ型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔幵，屬機電一體化產品，?電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：
  • 信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
  • 電機定子8：采用B級或F級絕緣。
  • 漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
  • 機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
  • 葉輪17：葉輪采用單流道或雙流逍結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
  • 泵體15：與葉輪配用，使得泵具有高的效率。
  • 密封環18：裝在泵體口環處，當葉輪閃運轉而使口環處磨損，可更換密封環.以保證泵以更佳效率運行。

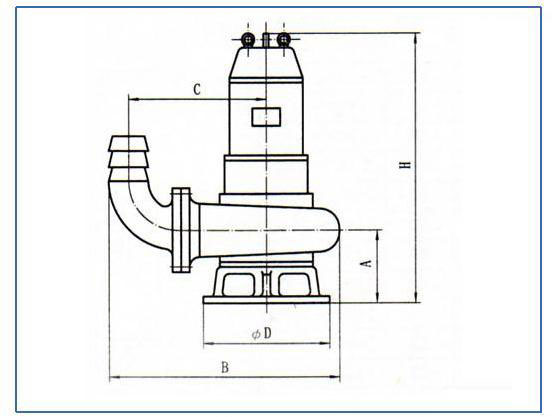

安裝尺寸本數據僅供參考，請以實際訂貨為準！

QW（WQ)潛水式無堵塞排污泵

安裝尺寸

型號 A B C D H
25QW8-22-1.1 110 305 195 190 410
32QW12-15-1.1 110 305 195 190 410
40QW15-15-1.5 120 340 215 240 600
40QW15-30-2.2 120 340 215 240 600
50QW20-7-0.75 125 370 225 240 550
50QW10-10-0.75 125 370 225 240 550
50QW20-15-1.5 120 345 215 240 600
50QW15-25-2.2 120 345 215 240 600
50QW18-30-3.0 125 370 225 240 630
50QW25-32-5.5 155 410 255 310 730
50QW20-40-7.5 155 410 255 240 730
65QW25-15-2.2 125 410 260 240 610
65QW37-13-3.0 125 410 260 240 630
65QW25-30-4.0 125 420 270 240 680
65QW30-40-7.5 155 450 290 310 730
65QW35-50-11 165 460 290 350 920
65QW35-60-15 165 460 290 350 920
80QW40-7-2.2 165 490 325 310 700
80QW43-13-3.0 165 445 295 310 740
80QW40-15-4.0 165 445 295 310 800
80QW65-25-7.5 165 490 325 310 770
100QW80-10-4.0 175 620 420 350 800
100QW110-10-5.5 185 650 420 350 800
100QW100-15-7.5 185 650 420 350 800
100QW85-20-7.5 185 650 420 350 800
100QW100-25-11 210 710 450 420 960
100QW100-30-15 225 740 485 420 950
100QW100-35-18.5 225 740 485 470 1000
125QW130-15-11 225 740 470 420 960
125QW130-20-15 225 740 470 420 960
150QW145-9-7.5 225 770 480 420 850
150QW180-15-15 225 780 480 470 960
150QW180-20-18.5 225 780 480 470 1020
150QW180-25-22 225 780 480 470 1020
150QW130-30-22 250 860 520 470 1180
150QW180-30-30 250 860 520 540 1230
150QW200-30-37 250 860 520 540 1300
200QW300-7-11 275 900 560 540 1130
200QW250-11-15 275 900 560 540 1130
200QW400-10-22 275 900 560 540 1200
200QW400-13-30 275 900 560 540 1250
200QW250-15-18.5 275 900 560 540 1200
200QW300-15-22 275 900 560 540 1200
200QW250-22-30 275 900 560 540 1250
200QW350-25-37 275 900 560 540 1350
200QW400-30-55 290 920 580 540 1400
250QW600-9-30 320 1100 650 540 1650
250QW600-12-37 320 1100 650 540 1650
250QW600-15-45 320 1080 650 540 1650
250QW600-20-55 320 1080 650 540 1650
250QW600-25-75 320 1100 650 540 1650
250QW800-12-45 320 1080 650 540 1650
300QW500-15-45 400 1200 800 600 2040
300QW800-15-55 400 1200 800 600 2040
300QW600-20-55 400 1200 800 600 2050
300QW800-20-75 400 1200 800 600 2100
300QW950-20-90 400 1200 800 600 2200
300QW1000-25-110 400 1200 800 600 2200
350QW1100-10-55 450 1350 950 600 1950
350QW1500-15-90 450 1350 950 600 2160
350QW1200-18-90 450 1350 950 600 2160
350QW1100-28-132 450 1350 950 600 2500
350QW1000-36-160 450 1350 950 600 2600
400QW1500-10-75 510 1480 1100 700 2100
400QW2000-15-132 510 1480 1100 700 2500
400QW1700-22-160 510 1480 1100 700 2600
400QW1500-26-160 510 1480 1100 700 2620
400QW1700-30-200 510 1480 1100 700 2550
400QW1800-32-250 510 1480 1100 700 2860

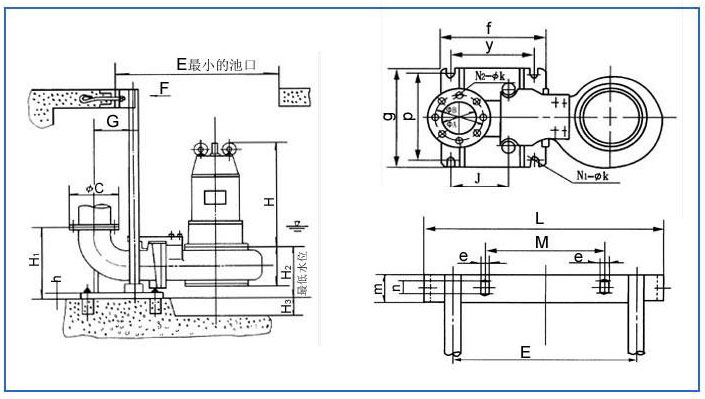

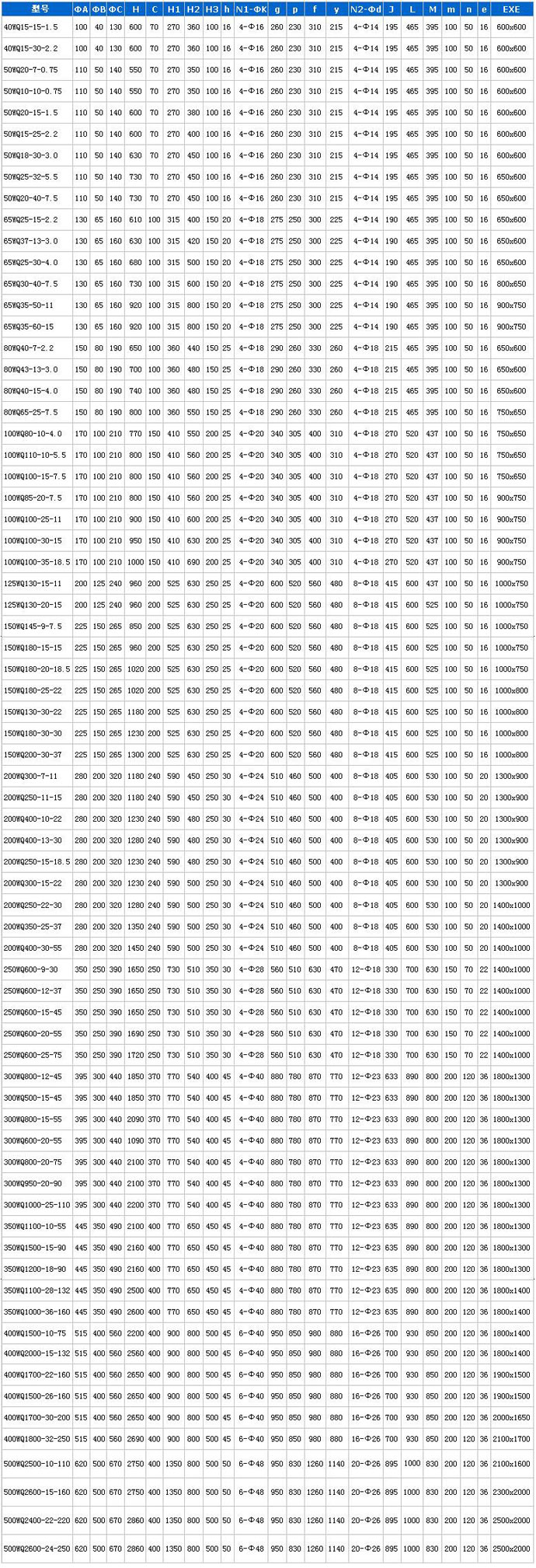

WQ固定潛水式無堵塞排污泵安裝尺寸圖

QW（WQ)潛水式無堵塞排污泵 QW（WQ)潛水式無堵塞排污泵

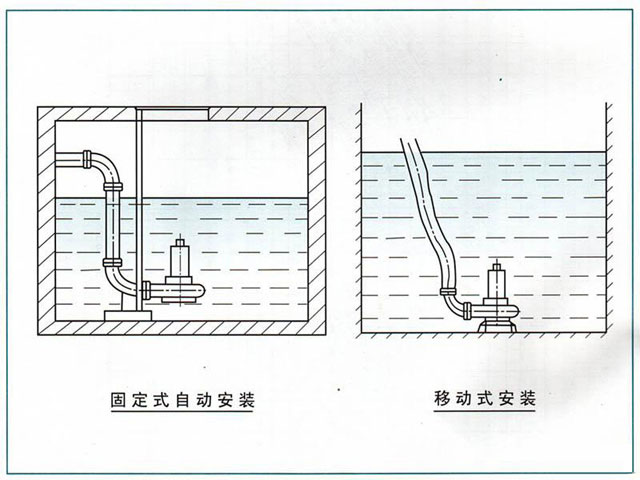

使用說明

  1. 自動耦合裝置系統
    1. 適用于長期固定的使用場合，具有安裝快捷，檢測、維修方便等優點.該系統使用特制的底座，固定在污水坑的底部，與出水管連結好，在池頂安裝好配套的支承塊，用導桿使二者相連.水泵與特定支架連結好.沿導桿下滑到達底座，與其自動耦合、密封、密封，而提升時則自動脫落。
  2. 移動式安裝系統
    1. 它以支架支承,接上出水軟管即可工作，這種方式主要應用于救急或維修施式的需要。
QW（WQ)潛水式無堵塞排污泵

維護保養

  1. 電泵應有專人管理與使用，井定期檢査電泵繞組與機殼之間的絕緣電阻是否正常。
  2. 每次使用特別是用于較稠較粘的漿液后，應將電泵放入清水中運轉數分鐘，防止泵內留下沉積物，保證電泵的清潔。
  3. 電泵如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會，增加電泵的使用壽命。
  4. 在常規狀態下泵每使用300-500小時后應加注或更換油室中機油（10-?30號機油）使機械密封保持良好的潤滑狀態，提高機械密封的使用壽命。
  5. 電泵拆卸、維修后，機殼組件必須經0.2MPa氣密試驗檢査，以確保電機密封可靠。
  6. 葉輪和泵體之間的密封環具有密封功能，如密封損壞將直接影響到泵的性能，必要時應更換。

注意事項

  1. 潛水排污泵使用前應仔細檢査電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。
  2. 用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。
  3. 該系列潛水污水泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口的)兩個吊環螺釘或起吊板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。
  4. 泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。
  5. 電泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水做?~或移動，以防萬一電泵漏電而發生意外事故。
  6. 電泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。
  7. 不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%)，最好能控制在建議使用揚程范圍以內，以防電泵因超載而燒壞電機。
  8. 無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。

故障排除

故障現象 原因分析 拌除方法
流量不足或不出水
  1. 葉輪旋轉錯誤
  2. 閥門是否打開和完好
  3. 管道葉輪被堵
  4. 轉速過低
  5. 揚程過高
  6. 抽送介質密度較大
  7. 介質粘度較高
  8. 密封圈損壞(口環處）
  1. 調整葉輪旋轉方向
  2. 檢査、維修、排除
  3. 清理雜物
  4. 檢查電器設備及電路
  5. 改泵或降低揚程
  6. 用水沖稀降低濃度
  7. 降低粘度
  8. 更換
運行不穩定
  1. 葉輪不平衡
  2. 軸承損壞
  1. 送制造廠調換或校正
  2. 更換
泵不能啟動
  1. 缺相
  2. 葉輪卡住
  3. 繞組、接頭或電纜斷路
  4. 定子繞組燒壞
  5. 電器控制發生故障
  1. 檢査線路進行修復
  2. 排除雜物
  3. 用歐姆表檢査修復
  4. 修理、更換繞組
  5. 修理或調換
電流過大
  1. 工作電壓低
  2. 管道、葉輪被堵
  3. 抽送液體的高度或粘度較高
  4. 使用揚程過低
  1. 調整工作電壓
  2. 淸理管道、葉輪堵物
  3. 改變密度或粘度
  4. 減少流量.提高揚程
絕緣電組低
  1. 電纜線電源接線端滲漏
  2. 電纜線破損
  3. 機械密封磨損產生泄漏
  4. 各0形密封圈失效
  5. 一機殼被介質腐蝕漏水
  1. 擰緊壓緊嫘母
  2. 更換
  3. 更換
  4. 更換
  5. 修補
