產品簡介
WFB型無密封自控自吸泵在吸收外相關產品的優質經驗基礎上,加以改進、創新的產品,是傳統同類產品的替換產品。該產品具有耐溫、耐壓、耐磨、持續自吸等優點。產品具鑄鐵、鑄鋼、不銹鋼、增強聚丙烯等材質。各種不同造型多種規格。本產品具有高效節能,結構獨特等功能。產品投放市場后以其獨特的設計,可靠的質量受到廣大用戶的歡迎和好評,被許多單位選為代替進口產品。
型號意義
產品優勢
- 該泵密封可靠,采用無泄漏密封裝置,具體由動力密封和輔助密封組成。替代了傳統水泵的填料密封、機械密封,完全解決了傳統密封的‘‘跑、冒、滴、漏’’等問題。是替代原長軸液下泵、潛水泵、潛污泵等理想產品。
- 該自吸泵運行過程中密封裝置不摩擦、無磨損,使用壽命較傳統產品長1 O倍以上。移植真空泵原理自吸性能穩定可靠,特別是采用“電動空氣控制閥”真正實現了首次引流,永久自吸,該泵機組振動小、噪音低、移動靈活、拆裝方便。具有優越的自控功能、可與相關控制系統配套實現高度自動化。 自吸泵配套電機功率說明 為了合理的配套電機,我們借鑒發達國家的經驗,把水泵分為A、B、C三種工況等級,該樣本中的配套電機功率,是根據A級等級匹配的。您若在B、C級工況使用,可視具體情況,適當降低配套電機功率。工況等級劃分如下:
- A級工況條件是:連續運行,吸程、流量、揚程三項性能均需達標;
- B級工況條件是:連續運行,三項性能只需兩項達標;
- C級工況條件是:間隔運行,三項性能只需一項達標。
選型范圍
WFB型無密封自控自吸泵廣泛適用于市政排污工程、河塘養殖、電力、化工、冶金、醫藥、食品、消防、環保、電鍍、凈水、市政、紡織、造紙、采礦、建筑等行業。產品造型分類及用途特點 該泵有圓錐型、長方型、防爆型、戶外型、推車移動型??筛鶕?jù)現場的安裝空間進行選擇余地,防爆型適用于易燃、易爆環境、戶外型配套戶外電機、可在露天場合情況下使用,推車移動型,將水泵推移到您所需要的任何工作場地。
規格型號 |
轉速 r/min |
流量 m3/h |
揚程 m |
配套功率 kw |
允許吸深 ≤m? |
吸液口徑 mm |
出液口徑 mm |
125WFB-A |
2900 |
100 |
55 |
55 |
5 |
125 |
100 |
150 |
50 |
180 |
45 |
125WFB-A1 |
2900 |
170 |
40 |
45 |
5 |
125 |
100 |
185 |
30 |
125WFB-A2 |
2900 |
70 |
20 |
15 |
5 |
125 |
100 |
80 |
19 |
100 |
17 |
125WFB-AD |
1450 |
105 |
16 |
15 |
5 |
125 |
100 |
110 |
15 |
125WFB-AD1 |
1450 |
160 |
16 |
18.5 |
5 |
125 |
100 |
190 |
10 |
200 |
8 |
125WFB-B |
2900 |
120 |
86 |
110 |
5 |
125 |
100 |
200 |
80 |
240 |
72 |
125WFB-B1 |
2900 |
150 |
65 |
75 |
5 |
125 |
100 |
170 |
60 |
125WFB-B2 |
2900 |
80 |
26 |
22 |
5 |
125 |
100 |
100 |
25 |
120 |
24 |
125WFB-B3 |
2900 |
85 |
22 |
18.5 |
5 |
125 |
100 |
90 |
20 |
125WFB-C |
2900 |
160 |
132 |
160 |
5 |
125 |
100 |
180 |
125 |
200 |
120 |
125WFB-C1 |
2900 |
180 |
108 |
110 |
5 |
125 |
100 |
190 |
93 |
208 |
80 |
125WFB-C2 |
2900 |
80 |
40 |
30 |
5 |
125 |
100 |
100 |
38 |
120 |
36.5 |
125WFB-C3 |
2900 |
90 |
23 |
18.5 |
5 |
125 |
100 |
85 |
26 |
80 |
29 |
125WFB-E |
2900 |
70 |
52 |
37 |
5 |
125 |
100 |
90 |
50 |
110 |
48 |
125WFB-E1 |
2900 |
90 |
45 |
30 |
7 |
125 |
100 |
95 |
40 |
125WFB-E2 |
2900 |
85 |
36 |
22 |
5 |
125 |
100 |
125WFB-F |
2900 |
80 |
78 |
45 |
5 |
125 |
100 |
100 |
65 |
120 |
60 |
125WFB-F1 |
2900 |
115 |
80 |
75 |
5 |
125 |
100 |
105 |
90 |
90 |
100 |
150WFB-A |
2900 |
120 |
28 |
30 |
5 |
150 |
125 |
160 |
26 |
200 |
23.5 |
260 |
22.5 |
150WFB-AD |
1450 |
160 |
20 |
22 |
5 |
150 |
125 |
180 |
12 |
220 |
8 |
150WFB-B |
2900 |
156 |
40 |
45 |
5 |
150 |
125 |
180 |
36 |
225 |
30 |
150WFB-BD |
1450 |
220 |
29 |
45 |
5 |
150 |
125 |
260 |
25 |
150WFB-B1 |
2900 |
160 |
34 |
37 |
5 |
150 |
125 |
180 |
29 |
195 |
26 |
150WFB-BD1 |
1450 |
120 |
55 |
75 |
5 |
150 |
125 |
200 |
50 |
240 |
45 |
150WFB-C |
2900 |
180 |
45 |
55 |
5 |
150 |
125 |
190 |
38 |
150WFB-C1 |
2900 |
120 |
60 |
55 |
5 |
150 |
125 |
140 |
56 |
150WFB-C2 |
2900 |
165 |
36 |
37 |
5 |
150 |
125 |
150WFB-C3 |
2900 |
50 |
35 |
22 |
5 |
150 |
125 |
60 |
30 |
75 |
25 |
200WFB-AD |
1450 |
250 |
26.5 |
55 |
5 |
200 |
150 |
400 |
25 |
450 |
23.5 |
200WFB-AD1 |
1450 |
300 |
22 |
45 |
5 |
200 |
150 |
330 |
18 |
360 |
15 |
200WFB-AD2 |
1450 |
250 |
20 |
37 |
5 |
200 |
150 |
320 |
15 |
380 |
10 |
400 |
8 |
200WFB-AD3 |
1450 |
260 |
16 |
30 |
5 |
200 |
150 |
310 |
10 |
330 |
8 |
200WFB-BD |
1450 |
240 |
42 |
75 |
5 |
200 |
150 |
350 |
37 |
420 |
33.5 |
200WFB-BD1 |
1450 |
340 |
28.5 |
55 |
5 |
200 |
150 |
200WFB-BD2 |
1450 |
310 |
25 |
45 |
5 |
200 |
150 |
380 |
18 |
450 |
13 |
520 |
10 |
200WFB-C |
2900 |
280 |
80 |
132 |
5 |
200 |
150 |
380 |
75 |
420 |
60 |
200WFB-CD |
1450 |
280 |
55 |
110 |
5 |
200 |
150 |
380 |
50 |
420 |
45 |
200WFB-CD1 |
1450 |
360 |
45 |
90 |
5 |
200 |
150 |
200WFB-CD2 |
1450 |
330 |
40 |
75 |
5 |
200 |
150 |
350 |
36 |
250WFB-AD |
1450 |
300 |
26.5 |
55 |
5 |
250 |
200 |
380 |
25 |
500 |
23.5 |
250WFB-AD1 |
1450 |
400 |
20 |
45 |
5 |
250 |
200 |
600 |
15 |
880 |
8 |
250WFB-AD2 |
1450 |
340 |
35 |
75 |
5 |
250 |
200 |
400 |
33 |
450 |
31 |
250WFB-AD3 |
1450 |
500 |
28.5 |
75 |
5 |
250 |
200 |
600 |
22.5 |
720 |
18 |
250WFB-BD |
1450 |
350 |
45 |
90 |
5 |
250 |
200 |
380 |
40 |
450 |
37 |
250WFB-BD1 |
1450 |
300 |
50 |
90 |
5 |
250 |
200 |
350 |
47 |
380 |
45 |
250WFB-BD2 |
1450 |
200 |
57.5 |
90 |
5 |
250 |
200 |
260 |
55 |
290 |
52.5 |
250WFB-BD3 |
1450 |
480 |
30 |
90 |
5 |
250 |
200 |
628 |
24.5 |
800 |
20 |
250WFB-CD1 |
1450 |
480 |
46 |
110 |
5 |
250 |
200 |
530 |
45 |
600 |
42 |
250WFB-CD2 |
1450 |
520 |
34 |
75 |
5 |
250 |
200 |
590 |
30 |
650 |
22 |
250WFB-CD3 |
1450 |
430 |
45 |
90 |
5 |
250 |
200 |
550 |
42.5 |
600 |
40 |
300WFB-A |
1450 |
350 |
50 |
110 |
5 |
300 |
250 |
400 |
47.5 |
450 |
45 |
300WFB-AD |
1450 |
500 |
26.5 |
90 |
5 |
300 |
250 |
550 |
25 |
600 |
23.5 |
300WFB-AD1 |
1450 |
400 |
42 |
90 |
5 |
300 |
250 |
420 |
35 |
460 |
33 |
500 |
31 |
300WFB-AD2 |
1450 |
960 |
25 |
132 |
5 |
300 |
250 |
1225 |
18 |
1300 |
10 |
300WFB-AD3 |
1450 |
600 |
20 |
75 |
5 |
300 |
250 |
800 |
12 |
880 |
8 |
300WFB-BD |
1450 |
250 |
57.5 |
110 |
5 |
300 |
250 |
320 |
55 |
345 |
52.5 |
300WFB-BD1 |
1450 |
678 |
55 |
200 |
5 |
300 |
250 |
780 |
47.5 |
590 |
50 |
300WFB-BD2 |
1450 |
740 |
40 |
160 |
5 |
300 |
250 |
900 |
30 |
600 |
57 |
300WFB-BD3 |
1450 |
750 |
45 |
160 |
5 |
300 |
250 |
850 |
40 |
978 |
35 |
350 |
72.5 |
300WFB-C |
2900 |
400 |
65 |
185 |
5 |
300 |
250 |
450 |
55 |
860 |
42.5 |
300WFB-CD |
1450 |
700 |
57.5 |
200 |
5 |
300 |
250 |
300WFB-CD1 |
1450 |
780 |
52 |
220 |
5 |
300 |
250 |
890 |
45 |
350WFB-AD |
1450 |
550 |
26.5 |
90 |
5 |
350 |
300 |
600 |
25 |
790 |
23.5 |
350WFB-AD1 |
1450 |
580 |
35 |
145 |
5 |
350 |
300 |
690 |
33 |
820 |
31 |
350WFB-AD2 |
1450 |
450 |
42.5 |
110 |
5 |
350 |
300 |
500 |
40 |
550 |
37.5 |
350WFB-AD3 |
1450 |
500 |
50 |
145 |
5 |
350 |
300 |
535 |
47.5 |
590 |
45 |
350WFB-AD4 |
1450 |
1000 |
20 |
110 |
7 |
350 |
300 |
1200 |
12 |
1300 |
8 |
350WFB-BD |
2900 |
306 |
57.5 |
110 |
7 |
350 |
300 |
356 |
55 |
400 |
52 |
350WFB-BD1 |
1450 |
840 |
55 |
250 |
5 |
350 |
300 |
950 |
48 |
1200 |
40 |
350WFB-BD2 |
1450 |
886 |
57.5 |
280 |
5 |
350 |
300 |
980 1186 |
52.5 45 |
350WFB-BD3 |
1450 |
830 |
42 |
200 |
5 |
350 |
300 |
1050 |
35 |
1180 |
32 |
350WFB-CD |
1450 |
1200 |
35 |
220 |
5 |
350 |
300 |
1320 |
32 |
350WFB-CD1 |
1450 |
1156 |
40 |
250 |
5 |
350 |
300 |
1280 |
35 |
350WFB-CD2 |
1450 |
1128 |
45 |
280 |
5 |
350 |
300 |
1050 |
50 |
350WFB-CD3 |
1450 |
1000 |
57.5 |
315 |
5 |
350 |
300 |
1200 |
50 |
350WFB-ED |
1450 |
900 |
30 |
160 |
5 |
350 |
300 |
1096 |
25 |
350WFB-ED1 |
1450 |
1140 |
30 |
200 |
5 |
350 |
300 |
1370 |
25 |
400WFB-AD |
1450 |
1450 |
20 |
160 |
5 |
400 |
350 |
1520 |
18 |
1650 |
16 |
1850 |
15 |
400WFB-AD1 |
1450 |
1680 |
10 |
90 |
5 |
400 |
350 |
400WFB-AD2 |
1450 |
1600 |
8 |
75 |
5 |
400 |
350 |
400WFB-AD3 |
1450 |
2050 |
6 |
55 |
5 |
400 |
350 |
400WFB-BD |
1450 |
1700 |
20 |
185 |
5 |
400 |
350 |
2085 |
15 |
400WFB-BD1 |
1450 |
1600 |
22.5 |
200 |
5 |
400 |
350 |
2000 |
18 |
400WFB-BD2 |
1450 |
2226 |
20 |
250 |
5 |
400 |
350 |
1880 |
25 |
400WFB-BD3 |
1450 |
1700 |
30 |
280 |
5 |
400 |
350 |
2506 |
20 |
400WFB-CD |
1450 |
2380 |
10 |
110 |
7 |
400 |
350 |
400WFB-CD1 |
1450 |
1880 |
12.5 |
132 |
7 |
400 |
350 |
400WFB-CD2 |
1450 |
2280 |
12.5 |
160 |
7 |
400 |
350 |
400WFB-CD3 |
1450 |
1905 |
18 |
200 |
7 |
400 |
350 |
450WFB-AD |
1450 |
1650 |
35 |
315 |
5 |
450 |
400 |
2880 |
20 |
450WFB-AD1 |
1450 |
2890 |
5 |
90 |
5 |
450 |
400 |
450WFB-BD |
1450 |
2800 |
8 |
132 |
5 |
450 |
400 |
450WFB-BD1 |
1450 |
2800 |
12 |
200 |
5 |
450 |
400 |
500WFB-AD |
1450 |
3200 |
15 |
280 |
5 |
500 |
450 |
500WFB-AD1 |
1450 |
3000 |
12 |
220 |
5 |
500 |
450 |
600WFB-AD |
1450 |
3400 |
8 |
160 |
5 |
600 |
500 |
600WFB-BD |
1450 |
4280 |
8 |
200 |
5 |
600 |
500 |
600WFB-CD |
1450 |
4020 |
6 |
110 |
5 |
600 |
500 |
800WFB-AD |
1450 |
4520 |
6 |
132 |
5 |
800 |
600 |
800WFB-BD |
1450 |
5480 |
6 |
160 |
5 |
800 |
600 |
800WFB-CD |
1450 |
6850 |
6 |
200 |
5 |
800 |
600 |
安裝尺寸本數據僅供參考,請以實際訂貨為準!

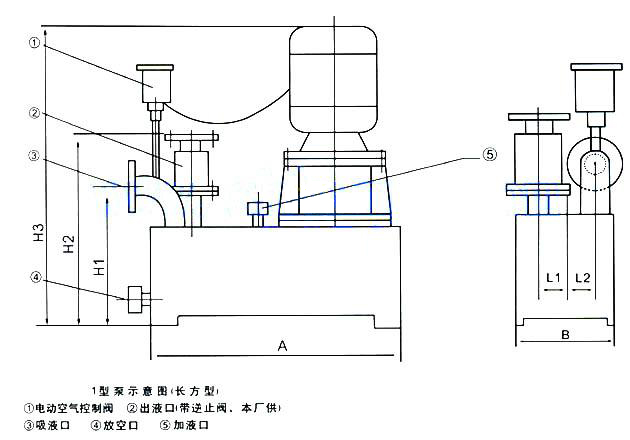

1型泵外形安裝尺寸圖表
規格型號 |
安裝尺寸 |
外形尺寸 |
H1 |
H2 |
L1 |
L2 |
A |
B |
H3 |
16WFB-A |
300 |
480 |
60 |
65 |
460 |
280 |
700 |
32WFB-A |
300 |
480 |
60 |
70 |
480 |
280 |
720 |
40WFB-A、A(1-3) |
320 |
510 |
70 |
75 |
580 |
320 |
750 |
52WFB-A、B1、B2、BD、E2 |
340 |
530 |
80 |
75 |
580 |
340 |
780 |
50WFB-A(1-3)、B3、C2 |
340 |
530 |
80 |
75 |
580 |
340 |
740 |
50WFB-B、C、C1、E1 |
460 |
550 |
85 |
75 |
660 |
450 |
1100 |
65WFB-A、A1、B1、BD、E2、F(2-3) |
360 |
540 |
80 |
75 |
600 |
350 |
770 |
65WFB-A2、C2 |
340 |
530 |
80 |
75 |
580 |
340 |
770 |
65WFB-B、C、C1 |
480 |
580 |
90 |
75 |
670 |
380 |
1120 |
2型、3型、4型泵外形安裝尺寸圖表
規格型號 |
安裝尺寸 |
外形尺寸 |
H1 |
H2 |
L1 |
L2 |
A |
B |
16WFB-A |
250 |
450 |
185 |
220 |
680 |
450 |
32WFB-A |
280 |
475 |
190 |
230 |
700 |
460 |
40WFB-A、A(1-3) |
320 |
550 |
240 |
300 |
740 |
550 |
50WFB-A、B1 |
370 |
590 |
290 |
320 |
800 |
580 |
50WFB-A(1-3)、B3、C2 |
320 |
550 |
240 |
300 |
740 |
550 |
50WFB-B、C、C1、E1 |
420 |
700 |
280 |
380 |
1080 |
640 |
50WFB-B2、BD、E2 |
320 |
550 |
240 |
300 |
760 |
550 |
65WFB-A、A1、BD、E2、F(2-3) |
370 |
610 |
300 |
340 |
850 |
580 |
2型、3型、4型泵外形安裝尺寸圖表
規格型號 |
安裝尺寸 |
外形尺寸 |
H1 |
H2 |
L1 |
L2 |
H |
D |
65WFB-A2、C2 |
320 |
580 |
250 |
300 |
740 |
550 |
65WFB- B、C、C1、E1 |
420 |
700 |
320 |
380 |
1120 |
640 |
80WFB-A、B、C1、E(1-2)、F(2-3) |
420 |
700 |
320 |
380 |
1140 |
640 |
80WFB-AD |
400 |
680 |
320 |
380 |
800 |
600 |
80WFB-BD、CD、CD(1-2)、C2、E3 |
420 |
700 |
320 |
380 |
1120 |
640 |
80WFB-C |
420 |
700 |
320 |
380 |
1140 |
640 |
100WFB-B2、BD、E2 |
420 |
720 |
350 |
420 |
1140 |
640 |
100WFB- E(2-3)、F(2-3) |
420 |
720 |
350 |
420 |
1140 |
640 |
100WFB-AD、C3 |
400 |
700 |
300 |
340 |
1080 |
600 |
100WFB-B |
420 |
720 |
350 |
420 |
1140 |
640 |
100WFB-C、C1 |
470 |
800 |
390 |
450 |
1180 |
700 |
100WFB-E1 |
520 |
850 |
390 |
450 |
1250 |
700 |
125WFB-A |
630 |
1020 |
430 |
600 |
1580 |
900 |
125WFB-A1 |
570 |
960 |
430 |
500 |
1450 |
850 |
125WFB-A2、AD、AD1、B3、C3 |
470 |
780 |
400 |
460 |
1180 |
650 |
規格型號 |
安裝尺寸 |
外形尺寸 |
H1 |
H2 |
L1 |
L2 |
H |
D |
125WFB-B1 |
630 |
1020 |
430 |
600 |
1580 |
950 |
125WFB-B2、E2 |
470 |
780 |
400 |
460 |
1180 |
650 |
125WFB-C2、E、E1 |
470 |
780 |
420 |
490 |
1240 |
700 |
150WFB-A、B1、C2 |
550 |
890 |
450 |
500 |
1450 |
750 |
150WFB-AD |
550 |
890 |
520 |
590 |
1420 |
800 |
150WFB-B、BD |
550 |
890 |
450 |
550 |
1450 |
800 |
150WFB-B2 |
550 |
890 |
550 |
630 |
1550 |
950 |
150WFB-C、C1 |
550 |
890 |
550 |
630 |
1480 |
950 |
150WFB-C3 |
480 |
800 |
410 |
450 |
1240 |
700 |
200WFB-AD、BD1 |
680 |
1160 |
600 |
650 |
1450 |
1000 |
200WFB-AD3 |
680 |
1000 |
450 |
550 |
1300 |
850 |
200WFB-AD(1-2)、BD2 |
680 |
1160 |
600 |
650 |
1280 |
1000 |
200WFB-BD、CD(1-2) |
680 |
1160 |
600 |
650 |
1280 |
1000 |
200WFB-CD、C |
680 |
1160 |
700 |
750 |
1800 |
1000 |
250WFB-AD、CD |
700 |
1180 |
700 |
750 |
1360 |
1000 |
250WFB-AD1 |
700 |
1200 |
700 |
750 |
1300 |
1000 |
250WFB-AD(2-3)、BD、BD(1-2)、B、CD(2-3) |
700 |
1180 |
740 |
790 |
1560 |
1000 |
250WFB-CD1、C |
820 |
1150 |
520 |
580 |
1780 |
1000 |
300WFB-AD、AD1、AD3 |
780 |
1250 |
740 |
790 |
1580 |
1000 |
300WFB-AD2、A、B、BD(1-3)、CD、CD1、C |
780 |
1320 |
760 |
820 |
1900 |
1100 |
300WFB-CD(2-3) |
1100 |
1300 |
560 |
650 |
1950 |
1100 |
350WFB-AD、AD3 |
860 |
1480 |
850 |
950 |
1800 |
1100 |
350WFB-AD(1-2)、AD4、B、BD3、ED、ED1、A、A1、ED3 |
860 |
1480 |
950 |
1050 |
1900 |
1100 |
350WFB-BD(1-2)、CD、CD(1-3)、ED2 |
860 |
1480 |
1000 |
1050 |
2100 |
1250 |
400WFB-AD、AD(1-3) |
920 |
1680 |
1050 |
1150 |
2200 |
1100 |
400WFB-BD、BD1、CD、CD(1-3) |
920 |
1680 |
1050 |
1150 |
2200 |
1100 |
400WFB-BD(2-3) |
920 |
1680 |
1100 |
1200 |
2500 |
1400 |
450WFB-AD |
1000 |
1800 |
1100 |
1200 |
2600 |
1300 |
450WFB-BD |
1000 |
1800 |
1100 |
1200 |
2300 |
1100 |
450WFB-CD、CD(1-2) |
1000 |
1800 |
1100 |
1200 |
1700 |
1100 |
500WFB-AD、AD1、BD(1-2) |
1250 |
2200 |
1240 |
1340 |
2500 |
1200 |
500WFB-BD |
1250 |
2200 |
1280 |
1380 |
2500 |
1400 |
600WFB-AD(2-3)、CD |
1500 |
2500 |
1400 |
1600 |
2800 |
1600 |
600WFB-AD1、BD1、CD1 |
1500 |
2500 |
1500 |
1750 |
3000 |
1800 |
600WFB-AD、BD |
1500 |
2500 |
1400 |
1600 |
2200 |
1400 |
800WFB-AD |
1800 |
2800 |
1600 |
1800 |
2800 |
2000 |
800WFB-BD、BD2、CD |
1800 |
2800 |
1600 |
1800 |
3200 |
2000 |
800WFB-BD1 |
1800 |
2800 |
1600 |
1800 |
3400 |
2000 |
5型泵外形安裝尺寸表:
規格型號 |
安裝尺寸 |
外形尺寸 |
H1 |
H2 |
L1 |
L2 |
A |
B |
H3 |
16WFB-A |
370 |
550 |
60 |
65 |
460 |
340 |
1000 |
32WFB-A |
370 |
550 |
60 |
70 |
480 |
340 |
1000 |
40WFB-A、A(1-3) |
390 |
580 |
70 |
75 |
580 |
380 |
1000 |
50WFB-A、B1、B2、BD、E3 |
410 |
600 |
80 |
75 |
580 |
400 |
1000 |
50WFB-A(1-3)、B3、C2 |
410 |
600 |
80 |
75 |
580 |
400 |
1000 |
50WFB-B、C、C1、E1 |
530 |
620 |
80 |
75 |
660 |
610 |
1000 |
65WFB-A、A1、B1、BD、E2、F(2-3) |
430 |
610 |
80 |
75 |
600 |
410 |
1000 |
65WFB-A2、C2 |
410 |
600 |
80 |
75 |
580 |
400 |
1000 |
65WFB-B、C、C1 |
550 |
650 |
90 |
95 |
670 |
440 |
1000 |
使用說明
(一)水泵部分
- 安裝完畢,從“引流口”灌滿排注的介質,作“首次引流”,以后使用不必引流。請擰緊“引流口”拼帽。防止漏氣而影響自吸。
- 輸送濃硫酸時禁止用水引流,防止造成人身和設備事故。
- 啟動前必須檢查水泵軸是否靈活,用點動方式檢查運轉方向是否與轉向標記一致。
- 不可將吸出液管道的重量支承在水泵出液口法蘭上,而應固定在支承架上(支架用戶自備)。管道連接部位必須緊密、不漏氣,否則影響自吸功能、流量、揚程。
- 排注有結晶或沉淀物質的液體時,如一段時間內停泵不用,應從“放空口”排出泵腔內引流液,防止結晶和沉淀物滯留泵腔內,使二次啟動時造成損壞。再次使用時按第(1)條重作“引流”。如周期性幾天只排液一次,請每隔24小時參考“安裝、操作示意圖”四之提示A程序運行20分鐘,以利減輕結晶和沉淀程度。
- 如長時間停泵再用,啟動前,請從“引流口”檢查引流液是否充足,如不足,請補足后才能啟動運行。
- 輸液時,流量、揚程(壓力)、吸程三項指標,必須嚴格控制在選定型號所規定的范圍內。否則,將導致電機超電流波動而影響正常運行。

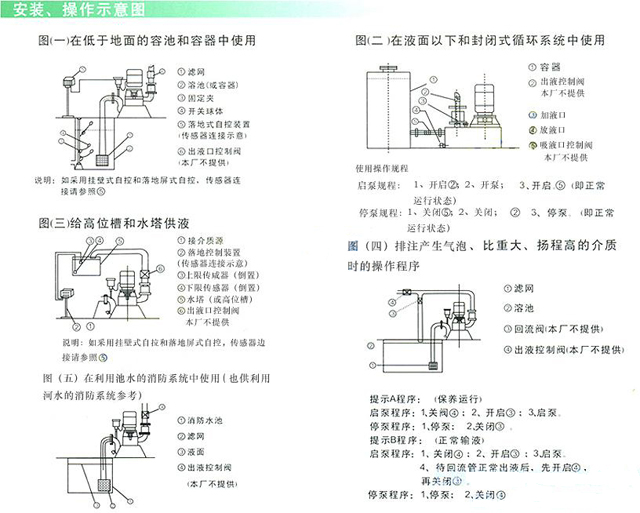

- 如在低于地面的容池和容器中使用,請參考“安裝、操作示意圖”(一)。
- 如將水泵置于液面以下的環境中使用,請參考“安裝、操作示意圖“(二)。圖二為正壓進水型水泵,同樣具有運行時密封無磨擦,不磨損,無泄漏,壽命長等獨特優點。為了解決停泵后的靜壓泄漏,結構上采用了停機密封裝置或在進口配備一個與水泵同步運行的電磁閥。
- 如給高位槽或水塔供液時,請參考“安裝”、操作示意圖”(三)。
- 排注產生氣泡、比重大、揚程高和出液管路系統水柱靜止壓力大的介質時,為了加快排氣速度,縮短自吸時間,請參考“安裝、操作示意圖“(四)之提示B程序。
- 如在利用池水的消防系統中使用時,為了最大限度地縮短出水時間,請參考”安裝、操作示意圖”(五)且配管時不宜擴徑,因進液管流速已控制在國家規范的指標內,擴徑會直接影響出液時間。
- 替代管道泵和封閉式循環系統中使用時,請參考“安裝、操作示意圖”(二)。
- 引流口”、“放空口”、“自吸排氣裝置”、“戶外罩”、“熱源進出口”均與安裝尺寸和系統連接無關?!白晕艢庋b置”只在垂直揚程高且出液管路系統水柱靜止壓力大的情況下啟用,一般工藝環境則不需啟用。
- 本泵是采用氣分離產生真空自吸原理。如設計使用在“對出液速度有絕對要求的環境中”,安裝時不可擴大水泵的吸液管直徑,否則將影響吸液速度(無“絕對速度要求”的環境除外)。
- 本廠制造的長距離吸液自吸泵,可適應在吸液管路水平距離≤150米,垂直高度≤7米的特殊環境中輸送各種液體。啟泵前除應按照使用須知提示操作外,還應遵照設計方案和各自的介質及工藝特征規范作業:即須將水平吸液管路灌滿液體,否則抽空排氣的時間過長,會導致泵腔內引流液體升溫而產生不必要的后果。
- 防凍型水泵熱源必須采用熱水或蒸氣,且全天候泵腔內不得低于5℃(正常輸液作業時可不加溫)。
(二)電動空氣控制閥部門
- 非專業電氣工作人員,請勿打開護罩,以防觸電事故;
- 更新或維修后安裝時,電纜務必與水泵電機接線柱連接可靠。
- 和水泵連接管絲扣,必須擰緊不漏氣,否則影響自吸;
- 水泵部分”的(11)和(15)兩種環境,不宜配用本閥。
(三)自動控制裝置部分,凡配套自控裝置的用戶,屆時另行提供線路圖,并請注意以下事項:
- 非專業電氣工作人員,請勿打開屏門,以防觸電事故;
- 本裝置為三相供電,電壓380V,頻率50HZ,必須在進線回路中加裝斷路保護等。
- 電源接通后,請將“開·電源·關”按鈕撥向“開”位,“電源指示”燈亮,本裝置即處于待命狀態;
- 確定運行方式請用“自動·停·手動”按鈕選擇?!笆謩?dòng)啟動”和“手動停止”鈕只適用于手動運行方式。自動方式將根據“上、下限液位傳感器”定位自動運行。
- 本裝置分“掛壁”和“落地”兩種安裝方式。功率在30Kw以下的,采用“掛壁式”直接啟動;37—75KW功率的采用“落地屏式’’星三角減壓?jiǎn)?dòng);90KW以上采用“落地屏式”自耦減壓?jiǎn)?dòng)。啟動方式也可按用戶需要確定。本裝置與其它系統無連接關系,恕不提供外形開關尺寸。
- 務必保護好傳感器導線,防止人為損壞功能。
- 調整水泵電機轉向不應改變裝置內部的接線順序,而應在電機接線盒內調換線頭。
- 設定傳感器上、下限位置時,請參考“安裝、操作示意圖”(一)或(三)。
故障排除
(一)水泵部分
故 障 |
產 生 原 因 |
排 除 方 法 |
電機不傳 |
- 電機已損壞;
- 電源不通。
|
- 修復或更換電機;
- 檢查接通電源。
|
水泵不出液 |
- 引流量不足;
- 吸液端某只法蘭、閥門或管路某處大量漏氣;
- 引流口或放空口拼帽不緊,或拼帽內沒有墊圈;
- 容器或液池內無液。
|
逐一檢查,針對排除。 |
流程、揚程(壓力)不達標 |
- 電壓過低,額定轉速達不到;
- 電機反轉;
- 底部濾網堵塞,過流不足;
- 吸液端某只法蘭、閥門或某處管路慢性漏氣,影響水泵真空度;
- 容器或液池內液量太少,時而吸進空氣。
|
逐一檢查,針對排除。 |
電機與水泵連接部位滲漏 |
- 啟動瞬間滲漏,正常運行后現象消失;
- 運行時一直滲漏(可能是密封裝置已損壞,或?qū)嶋H揚程、壓力與該水泵參數差異大)。
|
- 引流液灌注過滿,不屬故障;
- 檢查密封裝置是否損壞,重新計算實際工作壓力是否超過該泵規定參數;如密封裝置已損壞,請考慮修理或更換:如壓力參數差異過大,請考慮重新選型或調整實際工作壓力。
|
(二)自控裝置部分
故 障 |
產 生 原 因 |
排 除 方 法 |
自控狀態水泵不能啟動 |
- 某只傳感器接觸不良;
- 傳感器上、下限或上、下端安裝顛倒;
- 電機或保險絲已損壞;
- 容池內無液,傳感器不作用。
|
- 恢復傳感器良好接觸;
- 正確安裝傳感器,請參考“安裝、操作示意圖”(一)或(三);
- 修復電機或保險絲;
- 檢查池液情況。
|
水泵不能自動停車 |
- 某只傳感器已損壞,產生誤動作;
- 液體中有顆粒卡塞傳感器浮球.迫使其誤動作。
|
- 更換已損壞的傳感器;
- 沖洗傳感器浮球,使其恢復靈活。
|
自動與手動無法轉換 |
- 某只按鈕已損壞。
|
- 更換已損壞的按鈕。
|
手動狀態水泵不能啟動 |
- 手動按鈕已損壞;
- 電機或保險絲已損壞。
|
- 更換已損壞手動按鈕;
- 修復電機或保險絲。
|
連接管漏氣,水泵不能形成真空,不吸液 |
- 控制閥和水泵連接的絲扣不緊或使用時間較長,腐蝕松動,造成漏氣;
- 密封墊片老化;
- 活塞封閉不嚴。
|
- 在連接絲扣上增加密封膠帶,使之不漏氣或更換已腐蝕的連接管;
- 更換密封墊片;
- 將控制閥兩側螺絲松開,調節密封墊片的間隙至合適位置,再將螺絲固定。
|
