Y型氣動油桶泵

產品簡介

---

Y型氣動油桶泵（簡稱：氣動漿料泵，又名：氣動插桶泵，氣動活塞泵，氣動柱塞泵，氣動濃漿泵，氣動往復泵，氣動打膠泵、氣動抽液泵，氣動防爆不銹鋼泵，皮革噴漿泵）。氣動漿料泵應用于人造革、移膜革、壓延革、彩涂板、印染、醫藥、涂層、化工、紡織、噴漆、噴涂、薄膜鍍鋁、彩鋼瓦等行業。適用于高粘度（VIS）≤12萬CPS/25℃的化工漿料輸送，具有防爆耐腐防沉淀、低噪音、節能等功能。是理想的移動輸送設備。 本油桶泵采用氣壓差的作用，使活塞上下運行，帶動導料活塞開閉，起到提料的作用。調整給氣動漿料泵工作氣體的流量與氣壓來控制和調節氣動漿料泵送料流量。結合感應開關能使之自動化工作。



選型范圍

---

Y型氣動插桶泵可輸送酸、堿、鹽、油品、飲料等介質，廣泛用于化工、石油化工、精細化工、染料化工、環保、水處理、醫藥、食品等部門。Y型氣動插桶泵（油桶泵、氣動漿料泵、皮革漿料泵、打料漿料泵）專為皮革行業及其他工業行業涂臺漿料輸送設計，具有耐腐、防沉淀、節能等作用，是理想的移動輸送設備。

性能參數本數據僅供參考，請以實際訂貨為準！

---

型號	進口	流量		供氣壓力	出口壓力	輸料黏度	氣缸行程	重量
	mm	M3/h	L/min	MPa	MPa	MPa.s	mm	KG
Y-A0.8	51	0.8	13	0.3~1.0	0~1.0	0~80000	60	13
Y-B1.2	57	1.2	21	0.3~1.0	0~1.0	0~80000	65	15
Y-C3.2	75	3.2	50	0.3~1.0	0~1.0	0~80000	110	20

注：泵適用于低中高黏度，干、濕法仿此合成革生產線上的漿料的自動輸送，及油料的輸送。

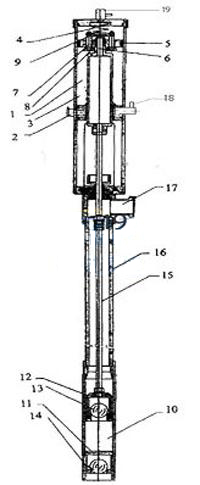

結構圖紙

---

序號 名稱 序號 名稱 1 缸體 11 進料口 2 進氣閥 12 漿料活塞 3 彈簧 13 進料鋼球 4 彈簧 14 鋼球 5 活塞 15 連桿 6 排氣管 16 漿料管 7 換氣管 17 出料口 8 密封底座 18 加油閥 9 密封上蓋 19 放氣閥 10 漿料缸體

使用說明

---

1. 先將導料管正確放入所要輸送的料桶內。
2. 將耐腐蝕軟管連接出料口接至送料地點。
3. 進氣閥呈關閉狀態，然后將氣源管連接進氣閥接頭，根據所需漿料流量來開啟進氣閥，調節氣動漿料泵運行頻率，即可工作。

注意事項

---

1. 氣動漿料泵在使用過程中防止撞擊缸體部位避免變形，發生活塞卡死現象，造成報廢
2. 活塞在運行壹佰萬余次后，根據空壓機送氣過程中水份積留情況應清缸體，涂注30#潤滑油。
3. 如經久不用，應在溶劑內工作狀清洗，防止?jié){料凍結，阻塞導料管。
